| Nazwa marki: | ANS |
| Numer modelu: | ANS-RCD-32A |
| MOQ: | 1 szt |
| Cena £: | USD |
| Szczegóły opakowania: | Standardowy pakiet eksportowy |
| Warunki płatności: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |

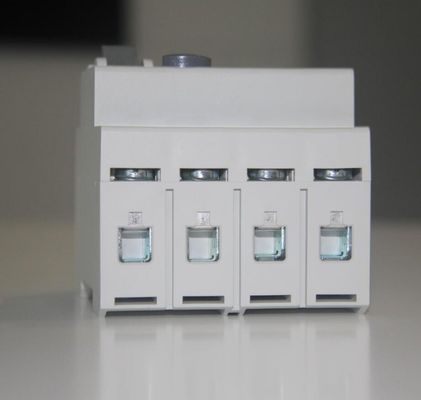

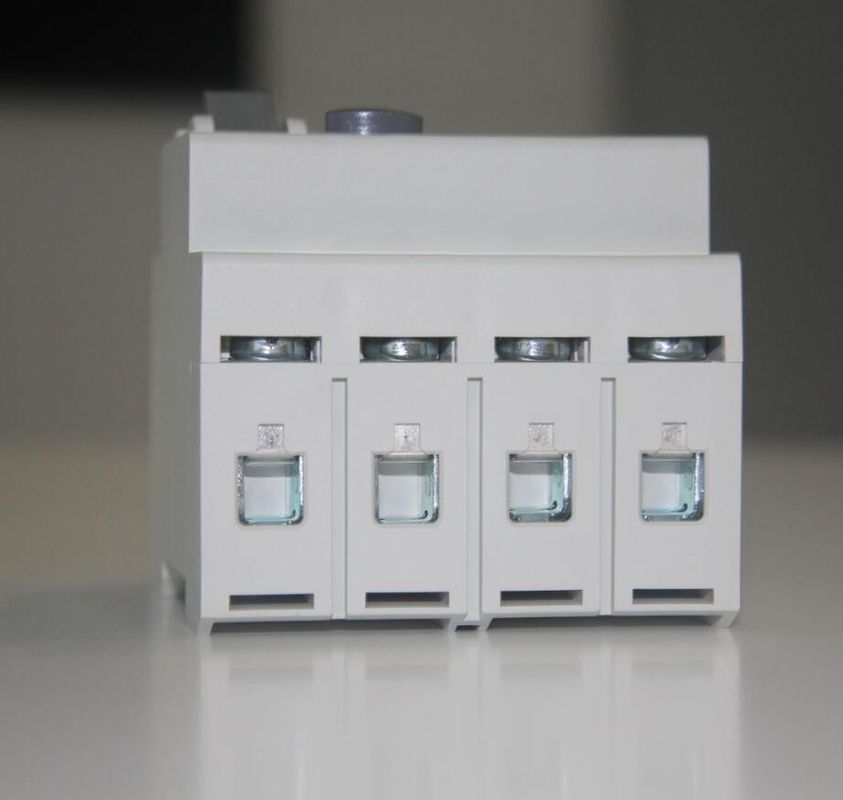

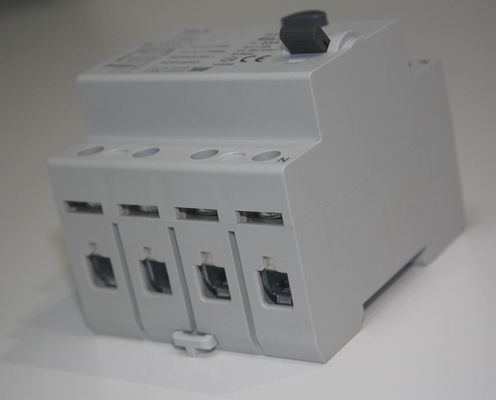

10KA 63A 415V B Typ RCCB z wyłącznikiem różnicowoprądowym DC 6mA
Dane techniczne
| Tryb | Elektromagnetyczny | ||||||||
| Typ (wykrywany kształt fali upływu uziemienia) Prąd znamionowy In |
b 25,40,63A |
||||||||
| Polacy | 2P, 4P | ||||||||
| Napięcie znamionowe Ue | 2P 240V~, 4P 415V~ | ||||||||
| Napięcie izolacji Ui | 500V | ||||||||
| Częstotliwość znamionowa | 50/60Hz | ||||||||
| Znamionowy prąd różnicowy pracy (I△n) | 30mA | ||||||||
| Znamionowy prąd różnicowy roboczy (I△dc) | 6mA | ||||||||
| Znamionowa resztkowa zdolność załączania i wyłączania (I△m) | 500A (In≤40A), 10In (In＞40A) | ||||||||
| Prąd zwarciowy Inc= I△c | 10 000 A 10000 | ||||||||
| Czas przerwy poniżej I△n Znamionowe napięcie udarowe wytrzymywane (1,5/50) Uimp | ≤0,1s 4000V | ||||||||
| Napięcie probiercze dielektryka przy ind.Freq.przez 1 minutę | 2,5kV | ||||||||
| Żywotność elektryczna | 2000 cykli | ||||||||
| Żywotność mechaniczna | 4000 cykli | ||||||||
Instalacja
| Wskaźnik pozycji kontaktu | TAk | ||||||||
| Poziom zabezpieczeń Temperatura otoczenia (przy średniej dziennej ≤ 35 ℃) |
IP20 -5 ℃ ~ + 40 ℃ |
||||||||
| Temperatura przechowywania | -25 ℃ ~ + 70 ℃ | ||||||||
| Typ połączenia terminala | Kabel/szyna szpilkowa/szyna typu U | ||||||||
| Rozmiar zacisku górny/dolny dla kabla | 35mm2 18-3AWG | ||||||||
| Rozmiar zacisku góra/dół dla szyny zbiorczej | 35mm2 18-3AWG | ||||||||
| Moment dokręcania | 2,5 Nm 22 cale-funty | ||||||||
| Montowanie | Na szynie DIN EN60715(35mm) za pomocą urządzenia do szybkiego zaciskania | ||||||||
| Połączenie | Zasilanie w obu kierunkach | ||||||||
| Kąt opóźnienia 0° |
I△n＞0,01A 0,35I△n≤I△≤1,4I△n |
I△n≤0,01A 0,35I△n≤I△≤2I△n |
|||||||||||||||||||||||||||||
| 90° | 0,25I△n≤I△≤1,4I△n | 0,25I△n≤I△≤2I△n | |||||||||||||||||||||||||||||
| 135° | 0,11I△n≤I△≤1,4I△n | 0,11I△n≤I△≤2I△n | |||||||||||||||||||||||||||||
Certyfikacja: TUV
|
|
