| Nazwa marki: | ANS |
| Numer modelu: | ANS-RCBO-32A |
| MOQ: | 1 szt |
| Cena £: | USD |
| Szczegóły opakowania: | Standardowy pakiet eksportowy |
| Warunki płatności: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |

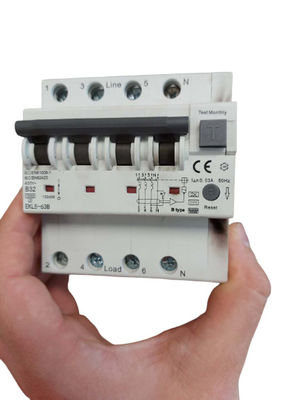

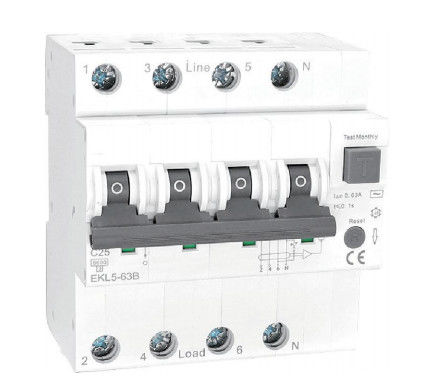

4-biegunowy typ B RCBO 4-biegunowy B32A 0,03mA wyłącznik różnicowoprądowy RCBO
Dane techniczne
| Tryb | Elektroniczny | ||||||||||||||||||||||||||||||
| Rodzaj Prąd znamionowy In |
b 16,20,25,32,40,50,63A |
||||||||||||||||||||||||||||||
| Polacy | 2P (1P+N), 4P (3P+N) | ||||||||||||||||||||||||||||||
| 2P 240V~ | |||||||||||||||||||||||||||||||
| Napięcie znamionowe Ue Napięcie izolacji Ui |
4P 415V~ | ||||||||||||||||||||||||||||||
| 500V | |||||||||||||||||||||||||||||||
| Częstotliwość znamionowa | 50/60Hz | ||||||||||||||||||||||||||||||
| Znamionowy prąd różnicowy roboczy (I△n) | 30 100 300 mA | ||||||||||||||||||||||||||||||
| Czas przerwy pod I△n | ≤0,1 s (typ S ＜ 0,5 s) | ||||||||||||||||||||||||||||||
| Znamionowa zdolność wyłączania | 6000 A | ||||||||||||||||||||||||||||||
| Klasa ograniczenia energii | 3 | ||||||||||||||||||||||||||||||
| Znamionowe napięcie udarowe wytrzymywane (1,5/50) Uimp | 4000V | ||||||||||||||||||||||||||||||
| Napięcie probiercze dielektryka przy ind.Freq.przez 1 minutę | 2kV | ||||||||||||||||||||||||||||||
| Stopień zanieczyszczenia | 2 | ||||||||||||||||||||||||||||||
| Charakterystyka uwalniania termomagnetycznego | PNE | ||||||||||||||||||||||||||||||
Cechy mechaniczne
| Żywotność elektryczna | 4000 cykli | ||||||||||||||||||||||||||||||
| Żywotność mechaniczna Wskaźnik pozycji kontaktu |
10 000 cykli tak |
||||||||||||||||||||||||||||||
| Poziom zabezpieczeń | IP20 | ||||||||||||||||||||||||||||||
| Temperatura odniesienia do ustawienia elementu termicznego | 30℃ | ||||||||||||||||||||||||||||||
| Temperatura otoczenia (przy średniej dziennej ≤ 35 ℃) | -5 ℃ ~ + 40 ℃ | ||||||||||||||||||||||||||||||
| Temperatura przechowywania | -25 ℃ ~ + 70 ℃ | ||||||||||||||||||||||||||||||
Instalacja
| Typ połączenia terminala Rozmiar zacisku górny/dolny dla kabla |
Kabel/szyna szpilkowa/szyna typu U 25mm2 18-3AWG |
||||||||||||||||||||||||||||||
| Rozmiar zacisku góra/dół dla szyny zbiorczej | 25mm2 18-3AWG | ||||||||||||||||||||||||||||||
| Moment dokręcania | 2,5 Nm 22 cale-funty | ||||||||||||||||||||||||||||||
| Montowanie | Na szynie DIN EN60715(35mm) za pomocą urządzenia do szybkiego zaciskania | ||||||||||||||||||||||||||||||
| Połączenie | Z góry | ||||||||||||||||||||||||||||||
| Kontakt pomocniczy | EKM1-OF | ||||||||||||||||||||||||||||||
| Kontakt alarmowy Zwolnienie bocznikowe |
EKM1-FB EKM1-MX |
||||||||||||||||||||||||||||||
| Kąt opóźnienia 0° |
I△n＞0,01A 0,35I△n≤I△≤1,4I△n |
I△n≤0,01A 0,35I△n≤I△≤2I△n |
|||||||||||||||||||||||||||||
| 90° | 0,25I△n≤I△≤1,4I△n | 0,25I△n≤I△≤2I△n | |||||||||||||||||||||||||||||
| 135° | 0,11I△n≤I△≤1,4I△n | 0,11I△n≤I△≤2I△n | |||||||||||||||||||||||||||||
Certyfikacja: TUV
|
|
