| Nazwa marki: | ANS |
| Numer modelu: | ANS-RCD-63A |
| MOQ: | 1 szt |
| Cena £: | USD |
| Szczegóły opakowania: | Standardowy pakiet eksportowy |
| Warunki płatności: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |

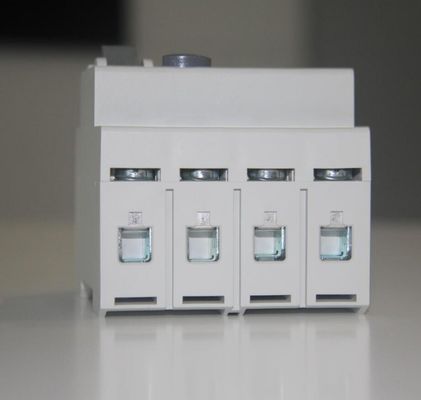

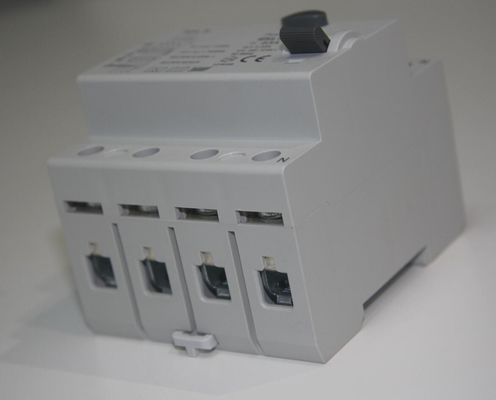

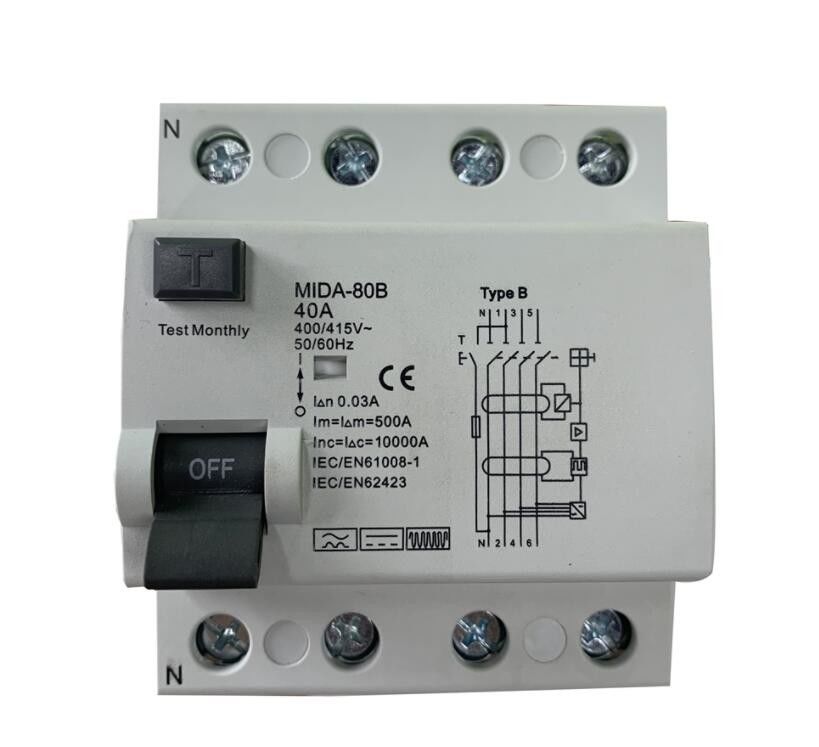

40A 4-biegunowy 30mA Typ B 10KA Wyłącznik różnicowoprądowy RCD
Wyłączniki różnicowoprądowe (RCD) to wyłączniki bezpieczeństwa.Zostały zaprojektowane tak, aby zapewnić bezpieczeństwo dla trzech rodzajów ochrony;
Specyfikacja
| Typ (wykrywany kształt fali upływu uziemienia) | B Typ RCCB |
| Prąd znamionowy In |
63A
|
| Polacy | 4P |
| Napięcie znamionowe Ue |
2P 240V~, 4P 415V~
|
| Napięcie izolacji Ui | 500V |
| Częstotliwość znamionowa | 50/60Hz |
| Znamionowy prąd różnicowy pracy (I n) | 30mA |
| Znamionowa resztkowa zdolność załączania i wyłączania (I m) |
500A (In≤40A), 10In (In＞40A)
|
| Prąd zwarciowy Inc= I c | 10000A |
| Bezpiecznik SCPD | 10000 |
| Czas przerwy pod I n | ≤0,1s |
| Znamionowe napięcie udarowe wytrzymywane (1,5/50) Uimp | 4000V |
| Napięcie probiercze dielektryka przy ind.Freq.przez 1 minutę | 2,5kV |
| Żywotność elektryczna | 2000 cykli |
| Żywotność mechaniczna | 4000 cykli |
Instalacja
| Wskaźnik pozycji kontaktu | TAk |
| Poziom zabezpieczeń | IP20 |
| Temperatura otoczenia (przy średniej dziennej ≤ 35 ° C) | -5°C~+40°C |
| Temperatura przechowywania | -25°C~+70°C |
| Typ połączenia terminala | Kabel/szyna szpilkowa/szyna typu U |
| Rozmiar zacisku górny/dolny dla kabla | 35mm2 18-3AWG |
| Rozmiar zacisku góra/dół dla szyny zbiorczej | 35mm2 18-3AWG |
| Moment dokręcania | 2,5 Nm 22 cale-funty |
| Montowanie | Na szynie DIN EN60715(35mm) za pomocą urządzenia do szybkiego zaciskania |
| Połączenie |
Zasilanie w obu kierunkach
|
Zakres prądu wyzwalania
|
Dreptanie
|
Kąt opóźnienia
|
I△n＞0,01A
|
I△n≤0,01A
|
|
Aktualny
|
0°
|
0,35I△n≤I△≤1,4I△n
|
0,35I△n≤I△≤2I△n
|
|
Zasięg
|
90°
|
0,25I△n≤I△≤1,4I△n
|
0,25I△n≤I△≤2I△n
|
|
135°
|
0,11I△n≤I△≤1,4I△n
|
0,11I△n≤I△≤2I△n
|
| Wykrywalna forma fali | Pulsujący prąd stały wrażliwy | Dowód na prąd udarowy |
| klasa B Wyzwalanie jest zapewnione dla sinusoidalnych prądów resztkowych AC, pulsujących prądów resztkowych DC, naprzemiennych resztkowych prądów sinusoidalnych do 1000 Hz, pulsujących bezpośrednich prądów resztkowych i gładkich bezpośrednich prądów resztkowych, niezależnie od tego, czy są stosowane nagle, czy powoli narastające. |
Reagują na prądy zwarciowe AC i pulsujące DC, które osiągają 0 lub prawie 0 w ciągu jednego okresu częstotliwości sieci. |
Zdolność udarowa RCCB. Nie wyzwala przy znormalizowanych falach udarowych 8/20 µs zgodnie z VDE 0432 część 2 o wartościach prądu udarowego do 250A. |
Jaki jest wpływ prądu różnicowego DC na wyłączniki RCD?
warto pomyśleć o niektórych starszych modelach testerów impedancji pętli zwarcia doziemnego, które mogłyby spowodować niezamierzone działanie RCD.Aby temu zapobiec, niektóre typy testerów impedancji pętli zwarcia doziemnego nakładały prąd stały na prąd testowy prądu przemiennego.Ten prąd stały nasycił rdzeń magnetyczny RCD, zapobiegając jego wyzwoleniu w warunkach testowych.
Tam, gdzie sprzęt wytwarza element resztkowego prądu stałego, na przykład napędy o zmiennej prędkości są podłączone do instalacji elektrycznej, składowa prądu stałego może nasycić rdzeń magnetyczny i skutecznie zaślepić lub zablokować RCD.Jest to znane jako „oślepianie” i może albo uniemożliwić działanie RCD, albo zmniejszyć czułość, powodując niebezpieczną sytuację.
Podanie
Place budowy
Obiekty rolnicze i ogrodnicze
Prowadzenie lokacji o ograniczonym ruchu
Przyczepy kempingowe i parki kempingowe
Pokazy wystawowe i stoiska
Oświetlenie zewnętrzne
Mariny
Lokalizacje medyczne
Solarne zasilacze fotowoltaiczne
Jednostki mobilne lub przewoźne
Instalacje ładowania pojazdów elektrycznych
Tymczasowe instalacje do konstrukcji, urządzeń rozrywkowych i budek na terenach targowych, parkach rozrywki i cyrkach, oraz
Systemy ogrzewania podłogowego i sufitowego.
Certyfikacja: TUV
|
|
