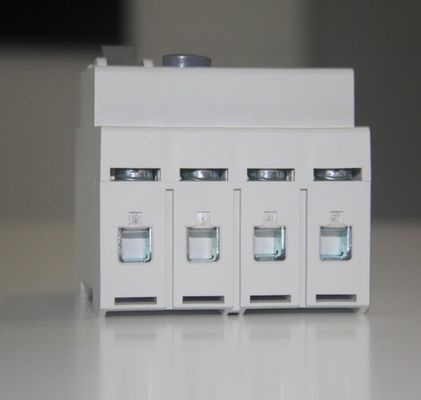

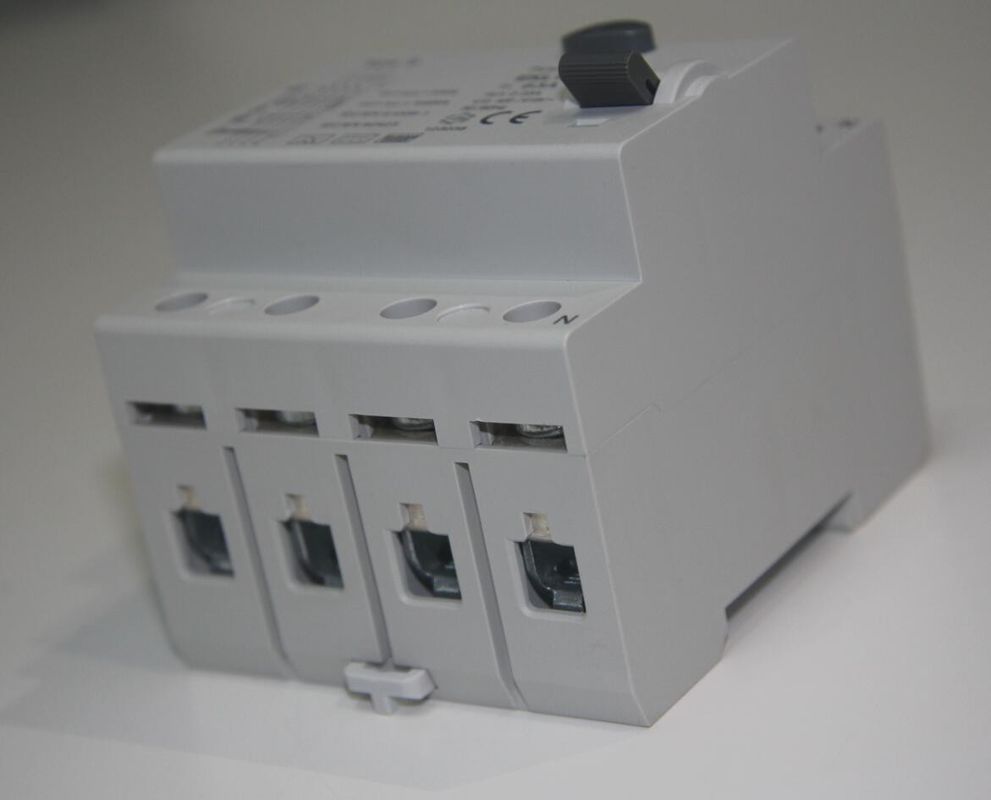

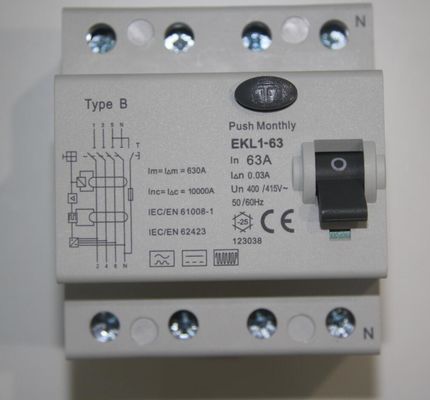

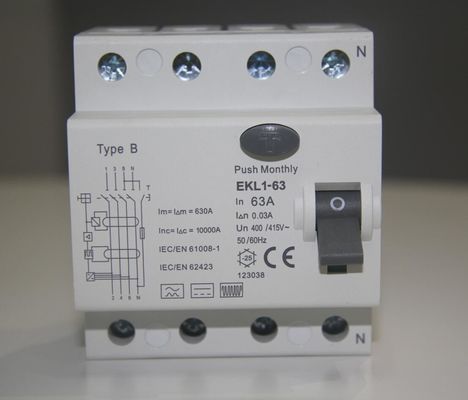

40A 4-biegunowy 30mA Typ B 10KA Wyłącznik różnicowoprądowy RCD
Szybki szczegół
RCD typu B, oprócz normalnego prądu przemiennego, może wykrywać prądy przemienne o wysokiej częstotliwości i prądy upływowe prądu stałego.Zmniejszenie ryzyka pożaru i/lub porażenia prądem poprzez automatyczne odłączenie zasilania elektrycznego zależy od doboru właściwego typu wyłącznika różnicowoprądowego EKL1-63B.
Specyfikacja
| Typ (wykrywany kształt fali upływu uziemienia) | B Typ RCCB |
| Prąd znamionowy In | 40A,63A, 80A,100A |
| Polacy | 2Polacy i 4Polacy |
| Napięcie znamionowe Ue | 2biegunowy: 230V / 240V , 4biegunowy: 400V / 415V |
| Napięcie izolacji Ui | 500V |
| Częstotliwość znamionowa | 50/60Hz |
| Znamionowy prąd różnicowy pracy (I n) | 30mA, 100mA, 300mA |
| Znamionowa resztkowa zdolność załączania i wyłączania (I m) | 500(We=2540A) 630(We=63A) |
| Prąd zwarciowy Inc= I c | 10000A |
| Bezpiecznik SCPD | 10000 |
| Czas przerwy pod I n | ≤0,1s |
| Znamionowe napięcie udarowe wytrzymywane (1,5/50) Uimp | 4000V |
| Napięcie probiercze dielektryka przy ind.Freq.przez 1 minutę | 2,5kV |
| Żywotność elektryczna | 2000 cykli |
| Żywotność mechaniczna | 4000 cykli |
Instalacja
| Wskaźnik pozycji kontaktu | TAk |
| Poziom zabezpieczeń | IP20 |
| Temperatura otoczenia (przy średniej dziennej ≤ 35 ° C) | -5°C~+40°C |
| Temperatura przechowywania | -25°C~+70°C |
| Typ połączenia terminala | Kabel/szyna szpilkowa/szyna typu U |
| Rozmiar zacisku górny/dolny dla kabla | 25mm2 18-3AWG |
| Rozmiar zacisku góra/dół dla szyny zbiorczej | 25mm2 18-3AWG |
| Moment dokręcania | 2,5 Nm 22 cale-funty |
| Montowanie | Na szynie DIN EN60715(35mm) za pomocą urządzenia do szybkiego zaciskania |
| Połączenie | Od góry i od dołu |
Zakres prądu wyzwalania
| Kąt opóźnienia | Ja n>0,01A | I n≤0,01A |
| 0° | 0,35I n≤I≤1,4I n | 0,35I n≤I ≤2I n |
| 90° | 0,25I n≤I≤1,4I n | 0,25I n≤I ≤2I n |
| 135° | 0,11I n≤I≤1,4I n | 0,11I n≤I ≤2In |
| Wykrywalna forma fali | Pulsujący prąd stały wrażliwy | Dowód na prąd udarowy |
| klasa B Wyzwalanie jest zapewnione dla sinusoidalnych prądów resztkowych AC, pulsujących prądów resztkowych DC, naprzemiennych resztkowych prądów sinusoidalnych do 1000 Hz, pulsujących bezpośrednich prądów resztkowych i gładkich bezpośrednich prądów resztkowych, niezależnie od tego, czy są stosowane nagle, czy powoli narastające. |
 Reagują na prądy zwarciowe AC i pulsujące DC, które osiągają 0 lub prawie 0 w ciągu jednego okresu częstotliwości sieci. |
Zdolność udarowa RCCB. Nie wyzwala przy znormalizowanych falach udarowych 8/20 µs zgodnie z VDE 0432 część 2 o wartościach prądu udarowego do 250A. |
Podanie
Funkcjonować
Budowa i funkcja
Certyfikacja: TUV
